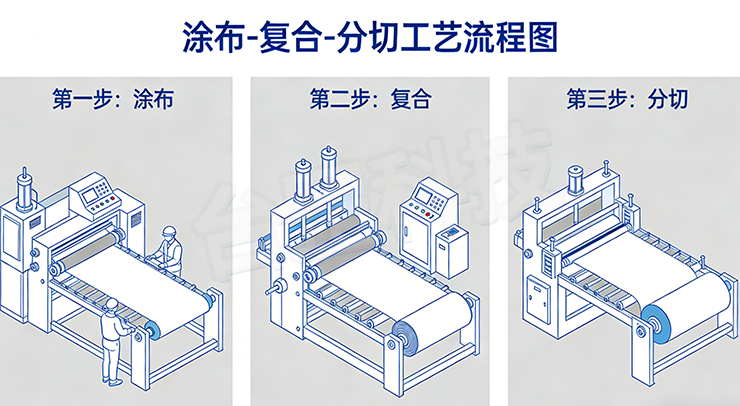

在卷膜涂布、復合、分切全流程生產中，單段張力調得再精準，只要前后工序張力銜接錯位，照樣會批量出次品、大幅拉低良品率。而貫穿所有膜材加工的黃金準則，正是：下工序放卷張力，必須小于前工序收卷張力，且預留5%~15%的緩沖余量，這條規則適用于常規功能膜、高端光學膜、極薄柔性膜等全品類基材，也是規避拉伸、皺膜、卷形不良的核心前提。

這條準則的底層邏輯并不復雜，通俗來講就是順應卷材內部應力規律，不強行破壞膜卷平衡。前工序完成收卷時，卷材經過勻速、恒張力收卷，內部已經形成了均勻且穩定的應力層，膜層之間貼合緊實、受力均衡，就像疊放整齊的紙張，一旦強行拉扯就會錯位變形。下工序放卷時如果張力過大、反向硬拉，會直接打破這種應力平衡，導致膜材出現不可逆的拉伸損傷；尤其是PET、PI光學膜、超薄功能膜這類高精基材，強行拉扯不僅會出現隱形拉伸紋、涂布橫紋，還會引發卷材偏斜、橫包風等嚴重問題，直接造成整卷報廢。反之，若下工序放卷張力過低，卷材會過度松垮，層間出現滑移，過輥時跑偏打皺，后續涂布、復合精度徹底失控，同樣無法產出合格成品。簡單概括核心原則：下不超上，軟銜接不硬扯，這是所有涂布工況都必須遵守的通用底線。

張力匹配一旦錯位，差值失控，會直接引發兩大一線高頻致命痛點，也是很多車間返工、報廢的核心誘因。第一種是下工序張力＞前工序張力，也就是俗稱的“硬拉”，膜材被強行拉伸延展，表面出現肉眼難辨的隱形暗紋，后續涂布后顯現橫紋、尺寸偏差超標，極薄膜、光學膜直接報廢，嚴重時還會出現跑卷、斷膜，導致全線停機返工，耽誤生產交期。第二種是下工序張力遠小于前工序張力，卷材過度松垮，層間發生錯位滑移，過輥時頻繁跑偏、打皺，涂布與復合精度完全失控，成品卷出現菊花邊、松卷、卷形不齊等問題，不僅外觀不合格，運輸途中還極易散卷，后續加工無法正常進行。這里必須重點提醒：前后工序張力差值嚴禁超過20%，哪怕單段張力參數調試精準，只要差值超標，整條產線的工藝控制都會全線崩盤，損耗居高不下。

結合車間實際生產場景，整理兩套可直接照搬的實操方案，不用反復試錯，落地即用。第一種是同產線自產自用場景，也是最常用的工況，整條產線自主管控，張力閉環最易把控，以前工序收卷末端的滿卷收尾張力為基準，下工序放卷初始張力略低即可，差值控制在3%~5%，全程保持張力梯度連貫平穩，開機后低速走膜核驗，膜面保持平直、無緊繃拉扯感、無松垮褶皺，即為合格狀態，后續無需頻繁微調。第二種是跨工序加工或外采卷材加工，這也是最容易出錯的場景，嚴禁憑經驗盲目設定參數，必須按標準流程操作：首先向前工序或供應商索要標準收卷張力，取卷芯、中段、卷邊三處張力平均值作為基準；其次根據膜材類型核算下工序放卷初始張力；最后低速試機，±2%~3%微調至穩定狀態。通用核算比例為：常規PET、PI功能膜，下工序張力=前工序張力×85%~95%；厚膜、剛性膜，下工序張力=前工序張力×90%~98%，精準匹配不踩坑。
關鍵詞：東莞市臺罡科技有限公司
最后提煉一句便于車間張貼、隨手記憶的速記口訣：前收張力定基準，下放不超留余量；常規膜留5-15點，高精膜控誤差值；軟銜接不硬拉扯，良品率穩不崩盤。在涂布生產中，單段張力調試只是基礎，前后工序張力精準銜接，才是控制良品率、降低報廢率、減少停機返工的核心。把張力銜接細節做細做穩，產線故障率、物料損耗率都會大幅下降，生產效率與產品品質同步提升。
